Remotebetrieb


FLAXimVC
FlexRadio 6400 im VC

Grundsatz:

Der Remotebetrieb soll den Betrieb der Clubstation in keiner Weise beeinträchtigen. Wer sich in die Clubstation bemüht, hat absolute Priorität. Wer den Schlüsselschalter betätigt, hat die Clubstation für sich.


Vorgeschichte:

Anlässlich der Generalversammlung 2019 und 2021 erneut, haben Guido, HB9BQB und Edi, HB9MTN, über das Projekt "Fernsteuerung der unbesetzten Clubstation" berichtet. Die Überlegung war, dass es eigentlich schade sei, dass die Clubsation vor sich hindämmert, solage sie nicht von jemandem physisch benutzt wird, also bei "Schlüsselschalter OFF".

Anders als beim Versuch vor 8 Jahren mit Schwedenboxen und Alinco DX-SR8 bieten die FlexRadios der Serie 6X00 die Möglichkeit, von jedem beliebigen PC, Laptop, Mac, iPad oder iPhone nach installation der entsprechenden Software ohne weitere Hardware auf den Flex 6400 in der Clubstation zugreifen zu können. Voraussetzung: ein leistungsfähiger Internetanschluss.

Bis vor wenigen Wochen erfolgte die Verbindung der Clubstation mit dem Internet über einen LTE Router mit Prepaid-Karte, was für den DX-Cluster und andere Verbindungen reichte. Für einen Remotebetrieb war die Leistung völlig ungenügend und es fehlte die Möglichkeit des zur Steuerung benötigten Port-Forwarding.

Guido suchte Rat bei seinem Schwiegersohn Chris, seines Zeichens IT-Profi und dieser installierte einen leistungsfähigen LTE Router mit Aussenantennen und einen VPN-Tunnel zu seinem Server.


Remote läuft:

HB9MTN, Edi hat dem RACS im Dezember 2021 seinen nagelneuen FLEX 6400 zur Verfügung gestellt. Nicht ohne eigennützige Gedanken: am Fusse zweier hervorragender Antennen im VC nützt ihm der FLEX mehr als in Stein am Rhein an relativ bescheidenen Antennen, auch wenn er ihn mit anderen Clubmitgliedern teilen muss!

Vom früheren Remote-betrieb konnte auf die Rotor-Fernsteuerung sowie die ferngesteuerte Umschaltung von "Clubstation" auf "Remote" zurückgegriffen werden. Guido's Schwiegersohn Chris hat die Fernschaltung und die Rotorsteuerung in einer einzigen HTML-Applikation vereinigt. Die App ist in zwei Formaten verfügbar: für PC und für Smartphones. Die Rotorsteuerung läuft auf einem Arduino MEGA und einem Programm von HB9MTN.



On_Off

Links: vor Einschalten                  Rechts: nach erfolgreichem Einschalten erscheint die Rotorsteuerung


HB9VC REMOTE POWER ON

Schaltet die Clubstation auf Remote, d.h. der FLEX 6400 und die Rotorsteuerung werden mit Strom versorgt. Die Rotorsteuerung wird angezeigt. Wenn die Clubstation besetzt ist, erscheint die Rotorsteuerung nicht.


HB9VC REMOTE POWER OFF

Schaltet Remote wieder aus. Hier besteht ein HTML bedingter Schönheitsfehler: der Erfolg des Ausschaltens ist nicht sichtbar! Das Bild der Rotorsteuerung bleibt stehen und verschwindet est nach Betätigung des Reload Buttons auf dem Webbrowser. Allerdings sieht man das "Einfrieren" des FLEX-Bildschirms, der FLEX und die Rotorsteuerung schalten sofort ab.


HB9VC ROTATOR CONTROL

Die Rotorsteuerung ist zeitgesteuert. Die Betätigung einer Taste lässt den Rotor für eine bestimmte Zeit in eine Richtung laufen.

F-CCW:     ca. 45° gegen den Uhrzeigersinn
CCW:         ca. 5°   gegen den Uhrzeigersinn
CW:            ca. 5°   im Uhrzeigersinn
F-CW:        ca. 45° im Uhrzeigersinn

Während die jeweilige Funktion läuft, ist keine Reaktion zu sehen. Taste drücken und warten, bis das neue Azimut angezeigt wird.

REFRESH:   Dieser Button ruft die Position erneut ab, falls die Antennenposition von einem anderen OM geändert worden ist

Der faule Spruch erscheint bei einer Temperatur in der Clubstation HB9VC von 14° und darunter.

BITTE BEACHTEN: Der Rotor dreht über Nord

Der FLEX 6400 hat 2 Antennenausgänge, ANT1 und ANT2

ANT1: ist  mit dem OPTIBEAM 9-5 verbunden und braucht von 20m bis 10m keinen Tuner
ANT2: ist mit dem Langdraht verbunder und muss von 80m bis 30m über den internen Tuner des FLEX 6400 betrieben werden

Die Antennen-Zuordnung geschiet normalerweise automatisch, ebenso das Zuschalten des Tuners. Bitte jeweils überprüfen!




Bildschirm

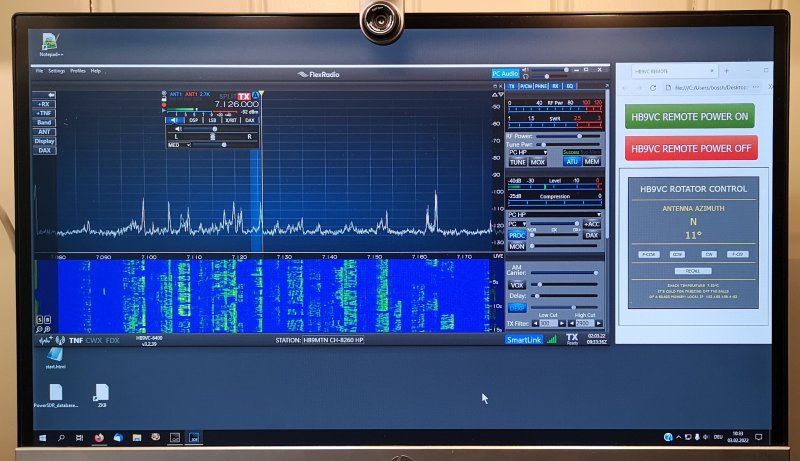

Rotorsteuerung und FlexRadio geöffnet auf PC

Voraussetzung für Remote-Betrieb


Die Voraussetzungen für den Remote-Betrieb des Flexradio 6400 auf der Staion HB9VC sind:

  • Aktivmitgliedschaft beim RadioAmateur Club Swissair, RACS
  • Persönliche Einführung in den Remote-Betrieb durch den technischen Leiter des RACS, HB9BQB, Guido.
